激光切割机作为现代制造业中不可或缺的高精度加工设备，其性能的稳定与效率直接关系到产品的质量和生产周期，在激光切割过程中，光位调整是一个至关重要的环节，它直接影响到切割精度、切割效率以及设备的寿命，本文旨在深入探讨激光切割机光位调整的技术原理、影响因素、调整步骤及优化策略，为操作者提供实用的指导。

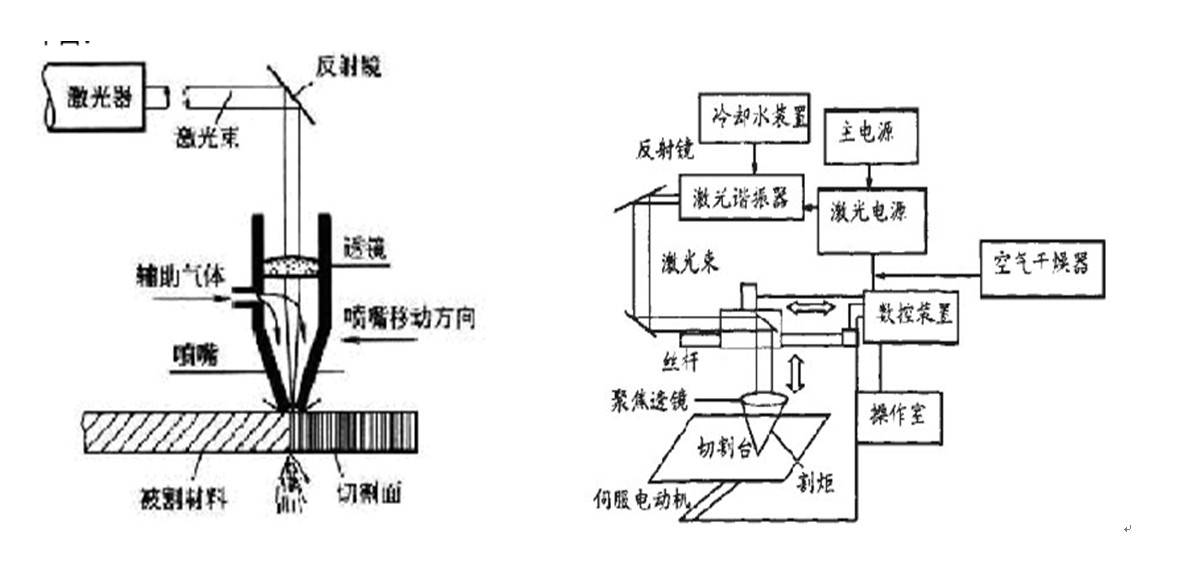

激光切割机基本原理

激光切割机通过高能量密度的激光束照射到材料表面，使材料瞬间熔化甚至汽化，从而实现切割、雕刻或打孔等加工目的，这一过程要求激光束必须精确对准加工区域，即“光位”需处于最佳状态，光位调整，简而言之，就是确保激光束在空间中达到预设位置的过程，包括光束的指向、聚焦点的位置以及与之相关的所有参数设置。

光位调整的重要性

1、提高切割精度：准确的光位调整能确保切割边缘的平滑度和尺寸的一致性，对于精密零件尤为重要。

2、优化切割效率：良好的光位意味着更少的光束偏移和重定位时间，从而提高整体加工效率。

3、延长设备寿命：不当的光位调整可能导致光学元件过度磨损，通过精确调整可减少对硬件的损害。

光位调整的技术原理

激光切割机的光位调整涉及多个系统，主要包括光学系统、机械传动系统以及控制系统，其核心在于通过调整反射镜、透镜等光学元件的位置和角度，使激光束按照预定路径精确传输至加工点。

反射镜调整：利用电动或手动装置调整反射镜的倾斜角度，以改变光束的方向。

聚焦透镜调整：通过更换不同焦距的透镜或调整现有透镜的位置，改变光束的聚焦深度和焦点大小。

Z轴补偿：部分高级系统具备Z轴自动调整功能，根据材料厚度自动调整焦点位置，确保最佳切割效果。

影响光位调整的因素

1、环境因素：温度波动、振动等外界因素可能导致机械结构变形，影响光位稳定性。

2、设备磨损：长期使用后，光学元件的磨损或污染会降低光束质量。

3、材料特性：不同材质、厚度的材料对激光的吸收率不同，需相应调整光位。

4、软件设置：控制软件中的参数设置错误也可能导致光位偏差。

光位调整的步骤与流程

1、准备工作：确保工作区域安全，关闭激光器电源，检查所有连接是否牢固。

2、校准基准：使用专用的校准板或已知尺寸的工件进行初步定位，确保机械结构的基准面准确。

3、光学元件检查：清洁所有光学元件，检查是否有损伤或污染，必要时更换。

4、软件设置检查：进入控制软件，检查并确认所有相关参数设置正确，包括焦距、速度、功率等。

5、初步调整：启动激光器，使用光束观察器或标记笔初步定位光束路径，根据需要进行初步的光学元件调整。

6、精细调整：利用高精度测量工具（如干涉仪、激光测距仪）对光束进行精细校准，确保焦点位置精确。

7、测试验证：进行小范围切割测试，检查切割质量，根据结果进一步微调光位。

8、记录与保存：记录当前的光位设置及任何必要的调整步骤，便于日后维护或故障排查。

优化策略与实践建议

1、定期维护：制定定期维护计划，包括光学元件的清洁与检查，以及机械结构的紧固与润滑。

2、环境控制：保持工作区域的温度稳定，减少振动源，必要时安装减震设备。

3、专业培训：操作人员应接受专业培训，熟悉设备性能及光位调整技巧，避免因误操作导致的光位偏差。

4、软件升级：保持控制软件的最新版本，利用最新的算法和功能提升光位调整的精度和效率。

5、故障诊断与排除：建立故障排查手册，针对常见光位问题提供快速解决方案，减少停机时间。

6、案例分析：收集并分析实际加工中的光位调整案例，总结经验教训，不断优化调整策略。

激光切割机的光位调整是一项技术要求高、影响深远的工作，通过深入理解其技术原理、识别影响因素、遵循严格的调整流程以及实施有效的优化策略，可以显著提升激光切割的精度、效率和设备寿命，随着技术的不断进步和智能化水平的提升，未来的激光切割机将具备更强的自适应能力和更高的自动化水平，进一步降低光位调整的复杂度，推动制造业向更高层次发展，对于操作者而言，持续的学习与实践是掌握这一关键技能的关键所在。
