在激光切割机这一高精尖设备中，主板接线是确保设备稳定运行与高效作业的关键环节，本文将全面解析激光切割机主板接线的相关知识，从基础概念到实际操作步骤，再到常见问题与解决方案，旨在为读者提供一份详尽且实用的操作指南。

一、激光切割机主板接线基础

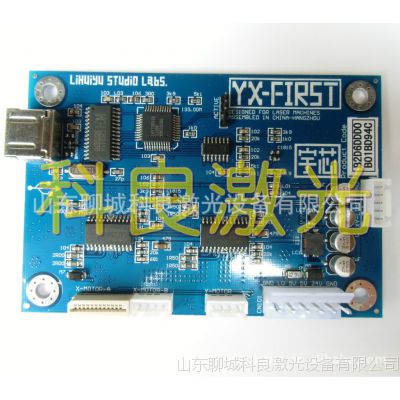

激光切割机主板作为设备的“大脑”，负责控制激光发生器、步进电机、传感器等关键部件的协调工作，主板上的接口和线路连接着各个功能模块，确保信号和电力能够准确、高效地传输，正确且安全的接线对于设备的稳定性和性能至关重要。

1. 接线前的准备工作

确认电源关闭：在进行任何接线操作前，务必确保激光切割机及其供电系统处于关闭状态，以防触电或设备损坏。

准备工具：准备好必要的工具，如螺丝刀、剥线钳、万用表、绝缘胶带等。

阅读说明书：仔细阅读设备操作手册中关于主板接线的部分，了解各接口的定义和接线要求。

2. 接线原则

颜色编码：遵循国际或行业标准中的颜色编码规则，如正极通常使用红色，负极使用黑色。

正确极性：确保所有直流电源连接时正负极正确，避免反向连接导致设备损坏。

紧固螺丝：使用合适的扭矩拧紧接线端子，避免过紧损坏线缆或过松导致接触不良。

绝缘保护：所有裸露的电线应妥善包裹，以防短路或触电。

二、激光切割机主板接线步骤详解

1. 电源接线

输入电源：将交流电源线连接到主板上的电源输入接口，注意区分火线和零线，并确保接地良好。

内部供电：从电源模块引出直流电，分别连接到主板上的各个供电点，如激光器驱动、电机控制器等。

2. 激光发生器接线

光路控制：连接激光发生器的控制线到主板上的对应接口，通常包括激光开启/关闭信号线、功率调节线等。

冷却系统：确保激光发生器的冷却水路畅通，并连接相应的水位监测或报警线路至主板。

3. 步进电机与传动系统接线

步进电机驱动：将步进电机控制线连接到主板的步进电机驱动接口，注意相序和相数匹配。

传感器连接：安装位置传感器（如限位开关、编码器）并接入主板，用于监控和反馈运动状态。

4. I/O接口与通信线路

控制信号：连接控制计算机或PLC的通信线（如USB、RS232、RS485等），实现程序控制和数据交换。

紧急停止：接入紧急停止按钮的线路，确保在紧急情况下能立即切断所有电源。

三、常见问题与解决方案

1. 接线松动或脱落

原因：接线端子未拧紧或长期使用导致线缆磨损。

解决：定期检查所有接线，确保紧固；更换磨损的线缆。

2. 短路故障

原因：绝缘层破损、接线错误。

解决：使用万用表检测电路，修复破损绝缘；重新按照说明书正确接线。

3. 设备不响应或报错

原因：接线错误、软件设置不当。

解决：核对接线图，检查是否有误；参考操作手册调整软件设置。

四、维护与保养建议

定期检查：定期对接线进行检查，包括线缆磨损、接头松动等。

清洁防尘：保持设备内部清洁，避免灰尘积累影响电气性能。

专业维护：非专业人员请勿随意拆卸主板或更改接线，必要时请联系专业维修人员。

五、结语

激光切割机主板接线是一项技术性较强的工作，需要操作者具备一定的电气知识和实践经验，通过本文的介绍，希望能为从事相关工作的技术人员提供有价值的参考和指导，在实际操作中，始终要遵循安全规范，确保设备的安全运行和人员的安全作业，随着技术的不断进步，激光切割机的智能化和自动化水平将不断提高，对主板接线的精确性和可靠性也将提出更高的要求，持续学习和掌握最新的技术动态是提升个人技能的关键。
